Jyrsijöitä suojaava valokuitukaapeli, jota kutsutaan myös jyrsijöitä suojaavaksi valokuitukaapeliksi, viittaa kaapelin sisäiseen rakenteeseen, johon on lisätty suojaava metalli- tai lasilankakerros estääkseen jyrsijöitä pureskelemasta kaapelia, mikä tuhoaisi sisäisen valokuidun ja johtaisi tiedonsiirtokuitukaapelin signaalin keskeytymiseen.
Koska olipa kyseessä sitten metsän ilmajohdon riippulinja, putkikaapelin reikä tai suurnopeusjunalinja valokuitukaapelikanavan asennuksen varrella, valokuitukaapelikanavan asennuksessa oravat, rotat ja muut jyrsijät liikkuvat usein paikassa.
Jyrsijöillä on tapana narskutella hampaitaan, ja valokuitukaapelien asennuksen määrän kasvaessa myös jyrsijöiden jyrsiminen valokuitukaapelin katkoksen seurauksena on yhä yleisempää.
Jyrsijöiden kestävien valokuitukaapeleiden suojausmenetelmät
Jyrsijöiltä suojatut valokuitukaapelit on suojattu seuraavilla kolmella päätavalla:
1. Kemiallinen stimulaatio
Eli valokuitukaapelin vaippaan lisätään mausteista ainetta. Kun jyrsijä jyrsii valokuitukaapelin vaippaa, mausteiset aineet voivat stimuloida voimakkaasti jyrsijän suun limakalvoa ja makuhermoja, jolloin jyrsijä lopettaa jyrsimisen.
Koriaineen kemiallinen luonne on suhteellisen vakaa, mutta jos kaapelia käytetään pitkäaikaisessa ulkoympäristössä, kuoren asteittaisen häviämisen tai muiden vesiliukoisten tekijöiden vuoksi on vaikea varmistaa kaapelin pitkäaikaista jyrsijöitä estävää vaikutusta.
2. Fyysinen stimulaatio

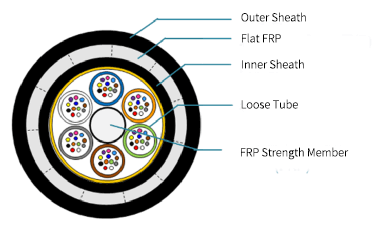

Lisää kerros lasikuitua taiFRP(Kuituvahvisteiset muovit), jotka koostuvat lasikuiduista valokuitukaapelin sisä- ja ulkovaipan välissä, kuten alla olevassa kuvassa on esitetty.
Koska lasikuitu on erittäin hienoa ja haurasta, jyrsijän puremaprosessissa murskattu lasikuona satuttaa jyrsijän suuta, jolloin se aiheuttaa pelkoa valokuitukaapeleita kohtaan.
Fyysinen stimulaatiomenetelmä jyrsijöiden torjumiseksi on parempi, mutta valokuitukaapelin valmistuskustannukset ovat korkeammat, ja valokuitukaapelin rakentaminen on myös helppo vahingoittaa rakennushenkilöstöä.
Koska valokuitukaapeleissa ei ole metalliosia, niitä voidaan käyttää voimakkaissa sähkömagneettisissa ympäristöissä.
3. Panssarisuojaus
Toisin sanoen optisen kaapelin ytimen ulkopuolelle on asetettu kovametallivahvikekerros tai panssarikerros (jäljempänä panssarikerros), mikä vaikeuttaa jyrsijöiden puremista panssarikerroksen läpi, jolloin saavutetaan kaapelin ytimen suojaamisen tarkoitus.
Metallipanssari on optisten kaapeleiden tavanomainen valmistusprosessi. Panssarisuojausmenetelmällä valmistettujen optisten kaapeleiden valmistuskustannukset eivät juurikaan eroa tavallisten optisten kaapeleiden kustannuksista. Siksi nykyisissä jyrsijöiltä suojatuissa optisissa kaapeleissa käytetään pääasiassa panssarisuojausmenetelmää.
Yleisiä jyrsijöiden kestävien valokuitukaapeleiden tyyppejä
Panssarikerroksen eri materiaalien mukaan nykyiset yleisesti käytetyt jyrsijöiden kestävät valokuitukaapelit jaetaan pääasiassa kahteen tyyppiin: ruostumattomasta teräksestä valmistetut nauhapanssaroidut valokuitukaapelit ja teräslangasta valmistetut panssaroidut valokuitukaapelit.
1. Ruostumattomasta teräksestä valmistettu panssaroitu valokuitukaapeli

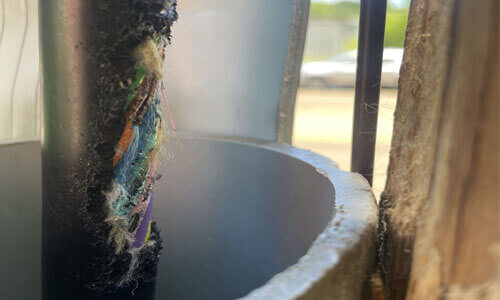

Sisätiloissa tehdyt testit osoittavat, että perinteisellä GYTS-kuituoptisella kaapelilla on hyvä jyrsijöiden (kotihiiren) torjuntakyky, mutta kun kaapeli asennetaan kentälle, jyrsijöiden puremat syövyttävät paljastunutta teräsnauhaa vähitellen, ja jyrsijät voivat helposti jyrsiä teräsnauhan päällekkäisyyttä, kuten alla olevassa kuvassa näkyy.
Siksi tavallisen teräsnauhalla varustetun valokuitukaapelin jyrsijöiden torjuntakyky on hyvin rajallinen.

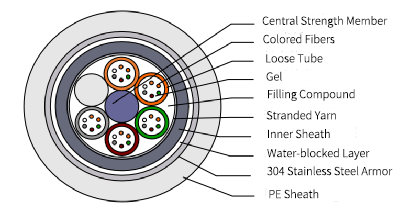

Ruostumattomasta teräksestä valmistetulla teipillä on hyvä korroosionkestävyys ja suurempi kovuus kuin tavallisella teräsnauhalla, kuten alla olevassa kuvassa on esitetty, valokuitukaapelimalli GYTA43.
GYTA43-kuituoptisella kaapelilla on parempi jyrsijöitä torjuva vaikutus käytännön sovelluksissa, mutta ongelmaan liittyy myös seuraavat kaksi näkökohtaa.
Tärkein suoja rotanpuremia vastaan on ruostumattomasta teräksestä valmistettu vyö, eikä alumiinista ja polyeteenistä valmistetulla sisävaipalla ole vaikutusta rotanpuremien estämiseen. Lisäksi optisen kaapelin ulkohalkaisija on suuri ja paino raskas, mikä ei edistä asennusta, ja optisen kaapelin hinta on myös korkea.
Kuituoptisen kaapelin ruostumattomasta teräksestä valmistetun nauhan kiertymisasento on jyrsijöiden puremien kannalta suotuisa, joten suojauksen pitkän aikavälin tehokkuuden testaaminen vie aikaa.
2. Teräslankapanssaroitu valokuitukaapeli
Teräslangalla vahvistettujen valokuitukaapeleiden läpäisynkestävyys liittyy teräsnauhan paksuuteen, kuten taulukosta 1 käy ilmi.
Teräsnauhan paksuuden kasvu heikentää kaapelin taivutusominaisuuksia, joten valokuitukaapelin panssaroidun teräsnauhan paksuus on yleensä 0,15–0,20 mm. Teräslangalla panssaroidun valokuitukaapelin panssarikerroksen halkaisija on 0,45–1,6 mm. Teräslangan halkaisija on useita kertoja teräsnauhan paksuutta suurempi, mikä parantaa huomattavasti kaapelin jyrsijöiden puremisenestokykyä, ja kaapelin taivutusominaisuudet ovat silti hyvät.
Kun ytimen koko pysyy muuttumattomana, teräslangalla varustetun valokuitukaapelin ulkohalkaisija on suurempi kuin teräsnauhalla varustetun valokuitukaapelin ulkohalkaisija, mikä johtaa itsearvostukseen ja korkeisiin kustannuksiin.
Teräslankapanssaroidun valokuitukaapelin ulkohalkaisijan pienentämiseksi keskiputkirakenteessa käytetään yleensä teräslankapanssaroidun jyrsijöiden kestävän valokuitukaapelin ydintä, kuten alla olevassa kuvassa on esitetty.
Kun teräslangalla varustetun, jyrsijöiden kestävän valokuitukaapelin ytimien lukumäärä on yli 48, kuituytimen hallinnan helpottamiseksi irtonaisiin putkiin asetetaan useita mikrokimppuputkia, ja jokainen mikrokimppuputki jaetaan 12 tai 24 ytimeen valokuitukimpuksi, kuten seuraavassa kuvassa on esitetty.
Teräslangasta valmistetun, jyrsijöitä estävän valokuitukaapelin ytimen pienen koon ja mekaanisten ominaisuuksien ollessa heikot, kaapelin muodonmuutoksen estämiseksi teräslangan käämityspakkauksen ulkopuolella oleva teräsnauha panssaroidaan, jotta kaapelin muoto säilyy. Lisäksi teräsnauha vahvistaa entisestään valokuitukaapelin jyrsijöitä estävää suorituskykyä.
Laita loppuun
Vaikka jyrsijöiden kestäviä valokuitukaapeleita on monenlaisia, yleisimmin käytettyjä ovat edellä mainitut GYTA43 ja GYXTS.
Valokuitukaapelin rakenteen perusteella GYXTS:n pitkäaikainen jyrsijöitä torjuva vaikutus saattaa olla parempi. Jyrsijöitä torjuvaa vaikutusta on testattu lähes 10 vuotta. GYTA43-valokuitukaapelia ei ole käytetty projektissa pitkään aikaan, eikä sen pitkäaikaista jyrsijöitä torjuvaa vaikutusta ole vielä testattu käytännössä.
Tällä hetkellä operaattori hankkii jyrsijöiden vastaista kaapelia vain GYTA43 a:na, mutta yllä olevasta analyysistä voidaan nähdä, olipa kyseessä sitten jyrsijöiden vastainen suorituskyky, rakenteen helppous tai kaapelin hinta, GYXTS-jyrsijöiden vastainen kaapeli saattaa olla hieman parempi.
ONE WORLDilla toimitamme jyrsijöiltä suojattujen valokuitukaapeleiden, kuten GYTA43:n ja GYXTS:n, keskeisiä materiaaleja, kuten FRP:tä, lasikuitulankaa javettä estävä lankaLuotettavaa laatua, nopea toimitus ja ilmaisia näytteitä saatavilla.
Julkaisun aika: 24. kesäkuuta 2025
