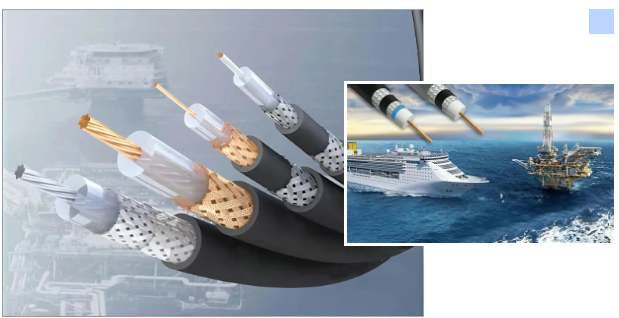

Nykyään viestintätekniikasta on tullut välttämätön osa nykyaikaisia laivoja. Käytettiinpä sitä navigointiin, viestintään, viihteeseen tai muihin kriittisiin järjestelmiin, luotettava signaalinsiirto on perusta alusten turvalliselle ja tehokkaalle toiminnalle. Merikoaksiaalikaapeleilla on tärkeänä viestinnän siirtovälineenä keskeinen rooli laivojen viestintäjärjestelmissä ainutlaatuisen rakenteensa ja erinomaisen suorituskykynsä ansiosta. Tämä artikkeli tarjoaa yksityiskohtaisen johdannon merikoaksiaalikaapeleiden rakenteeseen ja auttaa sinua ymmärtämään paremmin niiden suunnitteluperiaatteita ja sovellusetuja.

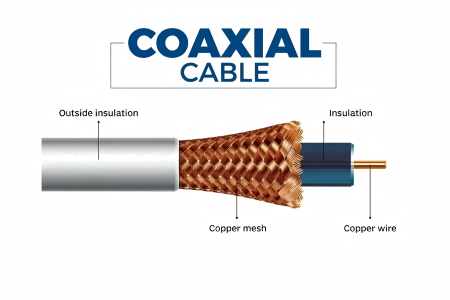

Perusrakenteen esittely
Sisäinen johdin
Sisäjohdin on merikoaksiaalikaapeleiden ydinosa, joka ensisijaisesti vastaa signaalien lähettämisestä. Sen suorituskyky vaikuttaa suoraan signaalinsiirron tehokkuuteen ja laatuun. Laivojen viestintäjärjestelmissä sisäjohdin vastaa signaalien lähettämisestä lähettävästä laitteesta vastaanottavaan laitteeseen, minkä vuoksi sen vakaus ja luotettavuus ovat ratkaisevan tärkeitä.
Sisäjohdin on tyypillisesti valmistettu erittäin puhtaasta kuparista. Kuparilla on erinomaiset johtavuusominaisuudet, jotka minimoivat signaalihäviön lähetyksen aikana. Lisäksi kuparilla on hyvät mekaaniset ominaisuudet, joiden ansiosta se kestää tiettyjä mekaanisia rasituksia. Joissakin erikoissovelluksissa sisäjohdin voi olla hopeoitua kuparia johtavuuden parantamiseksi entisestään. Hopeoitu kupari yhdistää kuparin johtavuusominaisuudet hopean matalan resistanssin ominaisuuksiin, mikä tarjoaa erinomaisen suorituskyvyn korkeataajuisessa signaalinsiirrossa.
Sisäjohtimen valmistusprosessiin kuuluu kuparilangan veto ja pinnoitus. Kuparilangan veto vaatii langan halkaisijan tarkkaa hallintaa sisäjohtimen johtavan suorituskyvyn varmistamiseksi. Pinnoituskäsittely voi parantaa sisäjohtimen korroosionkestävyyttä ja mekaanisia ominaisuuksia. Vaativammissa sovelluksissa sisäjohtimessa voidaan käyttää monikerroksista pinnoitustekniikkaa suorituskyvyn parantamiseksi entisestään. Esimerkiksi monikerroksinen kuparin, nikkelin ja hopean pinnoitus tarjoaa paremman johtavuuden ja korroosionkestävyyden.
Sisäjohtimen halkaisija ja muoto vaikuttavat merkittävästi koaksiaalikaapeleiden siirtokykyyn. Merikoaksiaalikaapeleissa sisäjohtimen halkaisija on yleensä optimoitava tiettyjen siirtovaatimusten perusteella, jotta varmistetaan vakaa siirto meriympäristöissä. Esimerkiksi korkeataajuisen signaalin siirto vaatii ohuemman sisäjohtimen signaalin vaimenemisen vähentämiseksi, kun taas matalataajuisen signaalin siirto voi käyttää paksumpaa sisäjohinta signaalin voimakkuuden parantamiseksi.
Eristyskerros
Eristyskerros sijaitsee sisäjohtimen ja ulkojohtimen välissä. Sen ensisijainen tehtävä on estää signaalivuoto ja oikosulut eristämällä sisäjohdin ulkojohtimesta. Eristyskerroksen materiaalin on oltava erittäin sähköisesti eristävä ja mekaanisesti hyvät, jotta signaalien vakaus ja eheys siirron aikana voidaan varmistaa.
Merikoaksiaalikaapeleiden eristekerroksen on oltava myös suolasumukorroosion kestävä, jotta se täyttää meriympäristöjen erityisvaatimukset. Yleisiä eristemateriaaleja ovat vaahtopolyeteeni (Foam PE), polytetrafluoroeteeni (PTFE), polyeteeni (PE) ja polypropeeni (PP). Näillä materiaaleilla on paitsi erinomaiset eristysominaisuudet, ne kestävät myös tiettyjä lämpötilan vaihteluita ja kemiallista korroosiota.
Eristyskerroksen paksuus, tasaisuus ja samankeskisyys vaikuttavat merkittävästi kaapelin siirtokykyyn. Eristyskerroksen on oltava riittävän paksu signaalin vuotamisen estämiseksi, mutta ei liian paksu, koska se lisäisi kaapelin painoa ja kustannuksia. Lisäksi eristyskerroksen on oltava hyvin joustava, jotta se kestää kaapelin taipumisen ja tärinän.
Ulkojohdin (suojakerros)
Koaksiaalikaapelin ulkojohdin eli suojakerros suojaa ensisijaisesti ulkoisilta sähkömagneettisilta häiriöiltä varmistaen signaalin vakauden lähetyksen aikana. Ulkojohtimen suunnittelussa on otettava huomioon sähkömagneettisten häiriöiden ja tärinän vaimentaminen signaalin vakauden takaamiseksi laivan navigoinnin aikana.
Ulkojohdin on tyypillisesti valmistettu metallipunoksesta, joka tarjoaa erinomaisen joustavuuden ja suojauskyvyn vähentäen tehokkaasti sähkömagneettisia häiriöitä. Ulkojohtimen punontaprosessi vaatii punostiheyden ja -kulman tarkkaa hallintaa suojauskyvyn varmistamiseksi. Punonnan jälkeen ulkojohdin lämpökäsitellään sen mekaanisten ja johtavien ominaisuuksien parantamiseksi.
Suojaustehokkuus on keskeinen mittari ulkojohtimen suorituskyvyn arvioinnissa. Korkeampi suojausvaimennus osoittaa parempaa sähkömagneettisten häiriöiden estämiskykyä. Merikoaksiaalikaapelit vaativat korkean suojausvaimennuksen vakaan signaalinsiirron varmistamiseksi monimutkaisissa sähkömagneettisissa ympäristöissä. Lisäksi ulkojohtimen on oltava joustava ja tärinänvaimennusominaisuuksiltaan hyvä, jotta se mukautuu laivojen mekaaniseen ympäristöön.
Sähkömagneettisten häiriöiden estämiseksi merikoaksiaalikaapeleissa käytetään usein kaksois- tai kolmoissuojattuja rakenteita. Kaksoissuojattu rakenne sisältää metallipunotun langan kerroksen ja alumiinifoliokerroksen, mikä vähentää tehokkaasti ulkoisten sähkömagneettisten häiriöiden vaikutusta signaalin siirtoon. Tämä rakenne toimii poikkeuksellisen hyvin monimutkaisissa sähkömagneettisissa ympäristöissä, kuten laivojen tutkajärjestelmissä ja satelliittiviestintäjärjestelmissä.
Tuppi
Vaippa on koaksiaalikaapelin suojakerros, joka suojaa kaapelia ulkoiselta ympäristön aiheuttamalta eroosiolta. Merikoaksiaalikaapeleissa vaippamateriaalien on oltava ominaisuuksiltaan sellaisia, että ne kestävät suolasumua korroosiota, kulumista ja palonestokykyä, jotta ne voidaan varmistaa luotettavuus ja turvallisuus ankarissa olosuhteissa.
Yleisiä vaippamateriaaleja ovat vähäsavuinen halogeeniton (LSZH) polyolefiini, polyuretaani (PU), polyvinyylikloridi (PVC) ja polyeteeni (PE). Nämä materiaalit suojaavat kaapelia ulkoiselta ympäristön aiheuttamalta eroosiolta. LSZH-materiaalit eivät tuota myrkyllistä savua palaessaan, mikä täyttää meriympäristöissä yleisesti vaaditut turvallisuus- ja ympäristönsuojelustandardit. Laivojen turvallisuuden parantamiseksi merikoaksiaalikaapelien vaippamateriaaleissa käytetään tyypillisesti LSZH:ta, joka paitsi vähentää miehistölle aiheutuvia vahinkoja tulipalon aikana myös minimoi ympäristön saastumisen.
Erikoisrakenteet
Panssaroitu kerros
Sovelluksissa, jotka vaativat lisämekaanista suojausta, rakenteeseen lisätään panssaroitu kerros. Panssaroitu kerros on yleensä valmistettu teräslangasta tai teräsnauhasta, mikä parantaa tehokkaasti kaapelin mekaanisia ominaisuuksia ja estää vaurioita ankarissa olosuhteissa. Esimerkiksi laivojen ketjukaapeissa tai kansilla panssaroidut koaksiaalikaapelit kestävät mekaanisia iskuja ja hankausta varmistaen vakaan signaalinsiirron.
Vedenpitävä kerros
Meriympäristöjen korkean kosteuden vuoksi merikoaksiaalikaapeleissa on usein vedenpitävä kerros, joka estää kosteuden tunkeutumisen ja varmistaa vakaan signaalinsiirron. Tämä kerros sisältää tyypillisestivettähylkivä teippitai vettähylkivää lankaa, joka turpoaa kosteuden vaikutuksesta ja tiivistää tehokkaasti kaapelirakenteen. Lisäsuojaa varten voidaan käyttää myös PE- tai XLPE-kuorta, joka parantaa sekä vedenpitävyyttä että mekaanista kestävyyttä.
Yhteenveto
Merikoaksiaalikaapeleiden rakennesuunnittelu ja materiaalivalinnat ovat avainasemassa niiden kyvyssä siirtää signaaleja vakaasti ja luotettavasti ankarissa meriympäristöissä. Jokainen komponentti toimii yhdessä muodostaen tehokkaan ja vakaan signaalinsiirtojärjestelmän. Erilaisten rakenteellisten optimointiratkaisujen avulla merikoaksiaalikaapelit täyttävät signaalinsiirron tiukat vaatimukset.
Laivojen viestintätekniikan jatkuvan kehityksen myötä merikoaksiaalikaapeleilla on edelleen tärkeä rooli laivojen tutkajärjestelmissä, satelliittiviestintäjärjestelmissä, navigointijärjestelmissä ja viihdejärjestelmissä, ja ne tarjoavat vahvan tuen alusten turvalliselle ja tehokkaalle toiminnalle.
